Menjalankan Packet Tracer MAPEL TKJ

Menjalankan Packet Tracer

Berikut langkah – langkah melakukan instalasi Packet Tracer 5.3.3:

1. Klik Start – All Program – Packet Tracer 5. 1 – Packet Tracer 5.3.3

2. Atau Klik icon pada desktop



Pengenalan Jendela Cisco Paket Tracer 5.3.3

Gambar 1 : Tampilan Jendela Cisco Packet Tracer 5.3

Nah, ini sederhana kan,,,mulai dari titlebar, menubar, toolbar, lembar kerja,,,intinya disini akan coba saya pilah-pilah device yang sering digunakan…perhatikan pada bagian Device/Peralatan/Hardware…

a. Router

Gambar 2 : Ini Router, pada bagian Router bisa diklik aja,,,terus untuk pilihan-pilihannya yang bisa digunakan sebelah kanan, penggunaannya bisa klik tahan dan tarik ke lembar kerja…

Seperti yang telah kita ketahui, fungsi dari router adalah menghubungkan sebuah network yang berbeda atau ip class yang berbeda atau subnet atau gang yang berbeda…karena jika kita menggunakan sebuah hub / switch biasa, maka device atau computer tidak akan konek…

b. Switch

Gambar 3 : ini Switch…bagian-bagian sudah mulai jelas kan .…

Switch akan kita pakai untuk menghubungkan banyak computer yang mempunyai port-port penyambungan. Ada yang 24,32 dibawahnya juga ada…kalo yang sering saya pakai dipraktek itu yang nomer 1 ., 2950-24…intinya sama saja sih…

c. Komputer

Gambar 4 : End Devices contohnya laptop, computer dan server…

Nah ., ini peralatan terakhir yang kita gunakan untuk menyambungkan sebuah jaringan computer. Pada point (a) Komputer, (b) Laptop, (c) Server….nah, ketiga peralatan itu akan sering kita gunakan dalam praktek-praktek selanjutnya,,,so, dipahami dan dimengerti ya…

d. Kabel

Gambar 5 : Connections / Kabel – (a) Kabel Otomatis, (b) Kabel Straight, (c) Kabel Crossover

Lah, ini digunakan untuk menghubungkan setiap device atau hardware, missal computer dengan computer…computer dengan switch dll…ohya, kabel diantara (a) dan (b) itu kabel rollover .… Masalah penggunaannya, kapan kita menggunakan cross, dan kapan kita menggunakan straight…perhatikan keterangan dibawah ini…

a. Straight akan digunakan untuk menghubungkan device-device yang berbeda, missal :

a. PC – Hub

b. PC – Switch

c. Router – Hub

d. Router – Switch

b. Sedangkan Cross digunakan untuk menghubungkan device-device yang sama, missal :

a. Komputer – Komputer

b. Switch – Hub

c. Switch – Switch

d. Router – Router

e. Router – PC

c. Untuk Router – PC juga bisa digunakan kabel rollover…

Nah, jika kita kesulitan menentukan kita harus menggunakan kabel (b) straight atau (c) crossover, maka gunakanlah bantuan kabel (a), dia akan mengotomatisasi penggunaan kabel yang benar yang sesuai dengan kebutuhan…

Warna Indikator Kabel/Connetion

a. Warna merah menunjukkan bahwa kabel tidak terhubung atau terjadi kesalahan kabel

b. Warna orangye menujukkan sedang terjadi proser instalasi/pengenalan peangkat untuk dapat saling terhubung

c. Warna hijau menunjukkan kabel berhasil menghubungkan perangkat satu sama lain

MEMBUAT JARINGAN

Peer to Peer

Untuk hubungan yang peer to peer ini, kita akan coba menghubungkan sebuah laptop dengan laptop menggunakan kabel crossover…

Langsung aja :

1. Bukalah program cisco packet tracer 533 yang sudah anda install

2. Buatlah sebuah design jaringan seperti berikut ini.

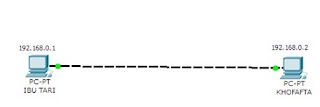

Gambar 1 : Peer to Peer System

3. Hal ini kita pakai jika kita missal ingin mengopy data teman yang besar atau sebuah film missal, daripada menggunakan flashdisk, sangat disarankan untuk menggunakan kabel cross…pembuatan kabel cross saya rasa bagi teman-teman sudah tidak ada masalah…

4. Tahap selanjutnya adalah memberikan IP ADDRESS dan COMPUTER NAME…

5. Untuk IP Address pc. IBU TARI, klik aja 2x pada pc. IBU TARI, dan akan muncul tampilan berikut ini…

Gambar 2 : Tampilan Kotak Dialog Properties Pc.IBU TARI

6. Pada tahap ini yang bisa kita lakukan adalah memberikan display name, perhatikan pada gambar diatas yang diberi kotak merah…gantilah nama simulasi anda sesuai dengan yang diatas…

Tahap berikutnya untuk memberikan IP Address, perhatikan langkah berikut ini…

Gambar 3 : Desktop

7. Tahap disini kita akan memberikan IP Address…klik tab desktop diatas dan klik pilihan IP Configuration

Gambar 4 : IP Configuration

8. Settinglah dan Rubahlah ip address dan subnet mask seperti gambar diatas…

9. Untuk basis /24 itu berarti subnet mask yang diberikan adalah 255.255.255.0

10. Untuk subnetting akan coba saya jelaskan menyusul…

11. Jika sudah, langsung aja disclose dan beralih pada laptop 2, lakukan hal yang sama pada Jika sudah lakukan pengetesan dengan mengirimkan data dengan cara PING melalui Command Prompt atau Simple PDU yang berada disebelah kanan…

a.      Melalui Command Prompt

Gambar 5 : Command Prompt

Klik pada pilihan command prompt pada laptop 1 lalu akan muncul seperti dibawah ini…

Gambar 6 : Command Prompt

Langkah awal adalah mengetikkan "ping 192.168.0.1 " yang artinya dia PC. IBU TARI akan mengirim data pada KHOFAFTA, dan akan dibalas berupa keterangan reply yang menandakan bahwa kedua laptop tersebut sudah terkoneksi,,,jika tidak, maka akan muncul keterangan RTO atau Request Time Out… Melalui PDU

Langkahnya adalah…(1) klik icon surat pada tanda surat disebelah kanan. (2) klik PC. IBU TARI yang akan menandakan adanya surat yang menempel pada laptop tersebut… (3) klik PC. KHOFAFTA dan perhatikan pada (4) point no 4 dibawah, yang menandakan terhubung dengan keterangan successful.

Membuat Jaringan Wireless…

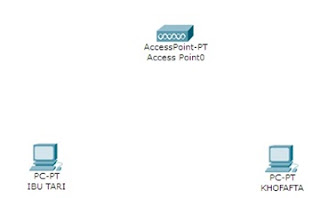

Gambar 1 : Design Jaringan Wireless dengan menggunkan PC

kita menggunakan PC standart seperti diatas, untuk jaringan wireless, kita harus memasangkan peralatan baru untuk PC tersebut, berupa Wireless LAN, karena secara default, PC tersebut hanya mempunyai sebuah LAN Card, tanpa WLAN..

Oke, kita coba memasangnya…

1.       Klik 2x pada PC01, akan tampil kotak dialog seperti dibawah ini…

Gambar 2 : Proses Pemasangan WLAN Card pada PC

2.      Klik point (1) untuk menampilkan keseluruhan pada PC

3.      Klik point (2) untuk mematikan PC, hal ini harus dilakukan atau PC harus mati sebelum kita memasang WLAN Card

4.      Klik point (3) Linksys merupakan merk WLAN yang akan kita pasang pada PC kita.

5.      Klik point (4) point ini merupakan LAN yang akan kita lepas dan kita ganti WLAN, cara melepasnya, klik tahan pada point no 4, lalu tarik pada point no5…sampai kelihatan kosong seperti gambar dibawah ini…

Gambar 3 : LAN Card sudah dilepas dari PC

6.      Berikutnya adalah memasang WLAN Card, caranya, klik tahan point no5, dan geser atau tarik pada point no 4, sampai berubah menjadi seperti berikut…

Gambar 4 : WLAN Card sudah terpasang

7.      Jika langkah ke-6 sudah dilakukan, PC harus dihidupkan untuk mensettting IP Address, klik pada tanda merah gambar 4.

8.      Berikutnya, atur ip address PC IBU TARI menjadi 192.168.2.1

9.      Lakukan hal yang sama pada PC02 dan atur ip addressnya menjadi 192.168.2.2

10.  Jika sukses, gambar terakhir yang dapat kita lihat adalah seperti berikut….

Gambar 5 : jika berhasil maka akan muncuk signal

11.   Sekarang coba kita ping dari Pc IBU TARI  ke PCKHOFAFTA…apa yang akan terjadi…

Gambar 6 : Sukses ping

12.  Untuk mengecek simulasi yang kita buat sukses atau tidak kita lakukan sebagai berikut

13.    Apabila simulasi tersebut berhasil meka akan muncul seperti ini

Dan jika gagal akan seperti ini

Jaringan Client-Server

Alat-alat yang akan kita gunakan adalah :

a. 1 switch

b. 4 komputer

c. 1 server

d. 5 Kab el Straight

Perhatikan Gambar dibawah ini…

Gambar 1 : Client – Client

Dalam tahapan ini atau gambar diatas masih belum bisa dikatakan sebuah jaringan client-server menurut standart cisco, karena belum adanya Server…Tahap selanjutnya tinggal kita berikan sebuah Server…

Perhatikan Gambar selanjutnya…

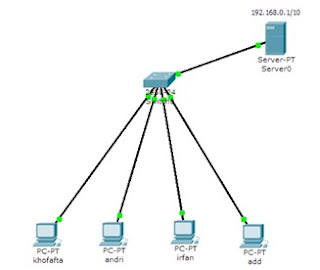

Gambar 2 : Client Server

Konfigurasikan dengan ip address yang sudah disediakan..

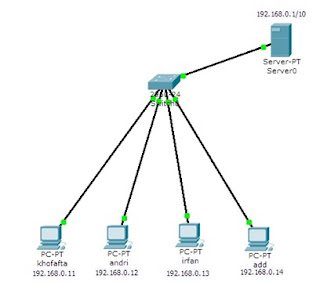

Gambar 3 : Client Server

Membuat Jaringan Clinet-Server

1. Pada jaringan ini kita melanjutkan desain sebelumnya.

2. Tambahkan satu buah Server-PT

3. Hubungkan server ke switch

4. Berikan server dengan IP 192.168.0.11 subnetmask 255.255.255.0 Default Gateway 0.0.0.0 dan DNS server 0.0.0.0

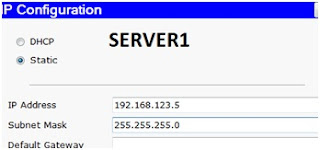

Caranya: Klik Server0 > klik Dekstop > klik IP Configuration > ketikkan IP, Subnet Mask, Default Gateway dan DNS Server > klik X > klik X

Jaringan DHCP

Peralatan:

a)      4 buah PC atau Laptop

b)      1 buah Switch

c)      1 buah Server

Langkah langkah

Persiapkan peralatan dan sambung dengan kabel straight

Kemudian atur ip address semua PC seperti yang sudah tertera di atas, dengan cara yang sama seperti simulasi sebelumnya

 Untuk mengatur Server DHCP  caranya adalah :

1. Pengaturan DHCP Server

2. Klik Server0 > klik Config > klik Service > klik DHCP

a. Isikan Default Gateway 192.168.12.5

b. DNS Server 0.0.0.0

c. Start IP 192.168.0.1

d. Subnet Mask 255.255.255.0

e. Maximum number of users 5

f. Klik Save

g. Klik X

3. Pengaturan DHCP Client

4. Klik PC ibu tari > klik Dekstop > klik IP Configuration > klik DHCP. Maka PC ibu tari akan mendapatkan IP secara otomatis dari server.

5.  Apabila pesan yang muncul DHCP request successful. Maka DHCP client berhasil terhubung dengan DHCP Server secara otomatis IP Address, Subnet Mask, Default Gateway dan DNS Server akan terisi. Jika gagal maka muncul pesan DHCP request failed. Periksa kembali pengaturan DHCP Server.

Jaringan Router

Peralatannya adalah:

a)      6 buah PC atau Laptop

b)      2 buah switch

c)      2 buah router

d)      Kabel straight

Perhatikan gambar berikut

Langkah membuat jaringan Router

1.      Persiapkan peralatan seperti yang tertera pada gambar diatas

2.      Sambung semua peralatan menggunkan kabel straight

3.      Masukan ip address pada masih-masing PC dan Router, seprti gambar dibawah ini

4.      Setelah itu lakukan setting pada Router, double klik Router, pilih  FastEthernet0/0, on kan status Router lalu masukan ip address dan subnet mask

Dalam melkukan ini bisa juga kita gunakan CLI.

a)      Klik on pada pertanyaan dialog

b)      Ketik Enable

c)      Ketik Configure Terminal

d)      Interface fa 0/0

e)      Ip address 192.168.20.30 255.255.255.0

f)       Exit

g)      No shutdown

h)      Exit

i)        Exit

j)        Write

k)      Exit

5.      Lakukan hal yang sama pada FastEthernet0/1, tetapi ip address nya diganti dengan 192.168.25.30

6.      Tahap selanjutnya adalah mengatung Gateway pada masing-masing PC, seperti gambar berikut

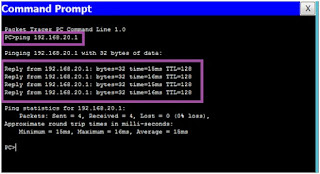

7.      Selanjutnya lakukan ping ip addres

Maka akan menjadi seperti ini

SIMULASI JARINGAN ROUTING

Peralatan :

a)      2 buah PC atau Laptop

b)      2 buah switch

c)      1 buah router

Langkah-langkah

1)      Persiapkan peralatan yg dibutuhkan

2)      Lakukan konfigurasi ip pada PC0 dan PC1 tetapi dengan ip yang berbeda

Sehingga dapat diilustrasikan seperti gambar dibawah ini

3)      Doble klik pada Router0, dan akan muncul jendela poperties, pilih tab config, lalu pilih FastEthernet0/0. Klik on pada port status Router, kemudian masukan ip address yang ada di PC0.

4)      Lakukan hal yang sam pada FastEthernet0/1

5)      Untuk mengecek semua sudah terkoneksi atau belum maka lakukan, klik menu Inspect lalu arahkan ke Router

Setelah itu pilih Routing table



6)      Setelah itu ping ip address caranya sama dengan simulasi sebelumnya

SIMULASI JARINGAN SERVER HTTP

Peralatan  yang diperlikan:

a)      1 buah PC atau Laptop

b)      1 buah Server

c)      Kabel cross-over

Langkah-langkah

1)      Persiapkan peralatan

2)      Sambungkan dengan kabel cross-over

3)      Lakukan konfigurasi ip address pada PC2

4)      Kemudian lakukan konfigurasi ip addres pada Server0

5)      Lalu double klik Server0, klik config, pilih pada HTTP. Pastikan radio button HTTP dalam keadaan on, dan kalian bisa mengubah halaman homepage pada Server0.

6)      Kemudian untuk melakukan Browsing HTTP, double klik PC2, klik desktop kemudian pilih Web Browser, lalu ketik ip address Server0 di field URL, maka akan menghasilkan tampilan halaman web pada Server0 di web browser PC2.

SIMULASI JARINGAN SERVER DNS

Peralatan yang dibutuhkan:

a)      1 buah PC atau Laptop

b)      2 buah Server

c)      1 buah switch

Langkah-langkah

1)      Persiakan peralatan yang tertera diatas

2)      Lalu sambungkan dengan kabel Straight

3)      Kemudian lakukan konfigurasi ip

4)      Aktifkan layanan HTTP pada Server0, caranya sama seperti Simulasi Jaringan Server HTTP

5)      Double klik pada Server1, lalu pilih tab Config. Pada menu services, pilih DNS, pastikan radio button DNS on. Pada field domain isi nama domain tertentu. Pada field ip address isi ip Server0. Setelah itu klik Add untuk memasukannya kedalam Host Record DNS Server.

6)      Untuk mlakukan Browsing HTTP, pada PC0 pilih desktop kemudian klik Web browser, lalu ketik nama domain yang anda buat pada DNS.

 Simulasi Jaringan LAN menggunakan Switch dan Hub

Peralatan yang dibutuhkan:

a)      1 Switch

b)      1 Generik Hub

c)      Kabel straight

d)      6 PC

Langkah-langkah

1)      Desain jaringan LAN, saru menggunakan Switch satu lagi menggunakan Hub

2)      Sambungkan dengan menggunakan kabel straight

3)      Kemudian berikan alamat IP pada masing-masing PC untuk jaringan LAN yang menggunakan switch dan jaringan LAN yang menggunakan Hub

4)      Penentuan jaringan yang terhubung switch dilakukan sesuai keinginan

   contoh

Jaringan yang menggunakan switch (IP class C) : i

PC0 : IP Address : 192.168.1.1

Subnet Mask : 255.255.255.0

PC1 : IP Address : 192.168.1.2

Subnet Mask : 255.255.255.0

PC2 : IP Address : 192.168.1.3

Subnet Mask : 255.255.255.0

5)      Lakukan hal yang sama pada jaringan yang menggunakan HUB

6)      Kemudian pada jaringan HUB kita mengirim surat atau add simple PDU dari PC5 ke PC3,dan bisa juga dri PC dan ke PC berapapun.

7)      Lakukan hal yang sama pada jaringan switch

8)      Selanjutnya lalukan simulasi pada simulation mode, lalu lihat setatu real time mode sudah berhasil atau belum

9)      Setelah itu lihat simulation modedan pilih auto capture

10)  Lalu amati perbedaannya

Simulasi Jaringan Sederhana

Peralatan yang dibutuhkan:

a)      2 PC

b)       1 Switch

Langkah-langkah

1)      Persiapan instalasi jaringan sederhana

2)      Lalu lakukan konfigurasi IP address host PC0 dengan cara double-klik gambar PC0, kemudian klik tab Desktop dan pilih bagian menu IP Configuration

Lakukan konfigurasi pada workstation sebagai berikut:

Pada PC0 :

IP Address : 192.168.123.1

Subnet Mask : 255.255.255.0

Default Gateway : - (kosong)

DNS Server : - (kosong)

Pada PC1 :

IP Address  : 192.168.123.2

Subnet Mask : 255.255.255.0

Default Gateway : - (kosong)

DNS Server : - (kosong)

3)       Setelahh itu lakukan ping terhadap PC, caranya:

·         Klik PC yang akan di ping

·         Pilih tab desktop

·         Pilih menu command promt

·         Lalu ping ip address yang ada pada PC, kemudian ENTER

Kesimpulan

Packet Trekcer biasanya digunakan siswa Cisco Networking Associate (CCNA). Dikeranakan batasan pada beberapa fiturnya, software ini digunakan hanya sebagai alat bantu belajar, bukan sebagaipengganti Cisco router dan switches.

Saran

Peranjangan sebuah sistem atau topologi jaringan yang akanditerapkan pada dunia nyata atau kerja, karena kalau kita merancan topologi jaringan komputer tanpa bantuan aplikasi seperti ini bisa membutuhkan biaya yang mahal. Makanya cisco membuat aplikasi seperti ini agar orang dapat belajar tanpa membutuhkan biaya yang mahal.
